7 Segment Display Kullanımı

Yayınlanma Tarihi: >> Yazar: Misafir Yazar
Yaklaşık okuma süresi : 8 dakika

Bu yazımızda 7 segment displaylerin kullanımına değinmeye çalışacağım. Bildiğiniz gibi 7 segment displayde her segmentin bir adı vardır ve genellikle kodlamalar bu adlara göre yapılır. O yüzden önce segmentlerin adını bilmeliyiz.

Aynı zamanda 7 segment displayler ortak anotlu ve ortak katotlu olmak üzere ikiye ayrılıyorlar.  Peki ortak anot ve ortak katot nedir.  Hemen açıklayayım;

7 segment  displaylerde 7 segment ve bir 1 nokta dışında  2 tane de ortak pin konmuştur. 8 pin ile 8 kısmı kontrol ederken ortak kısımlar ile dörder pinin çıkışını sağlarız. Ortak anot dediğimiz bu ortak pinlerin VCC, ortak katot dediğimiz ise bu ortak pinlerin GND olmasıdır. Örneğin  ekranda bir yazdırabilmek için b ve c pinlerini kullanmalıyız. Ortak anot dediğimiz sistemde b ve c  pinlerine 5V’ye bağlarken, ortak katotta GND’ye bağlarız. İsterseniz aşağıdaki şemayı inceleyerek daha iyi anlayabilirsiniz.

7segLed



Şimdi bu devrelerin nasıl bağlandığına bakalım. İhtiyacınız olan şeyler:7-segments_Indicator-1-9

  • 1 Adet Arduino Uno
  • 1 Adet Breadboard
  • 1 Adet 7 Segment Display (anot-katot)
  • 2 Adet 220 Ohm Direnç
  • Jumper Kablolar

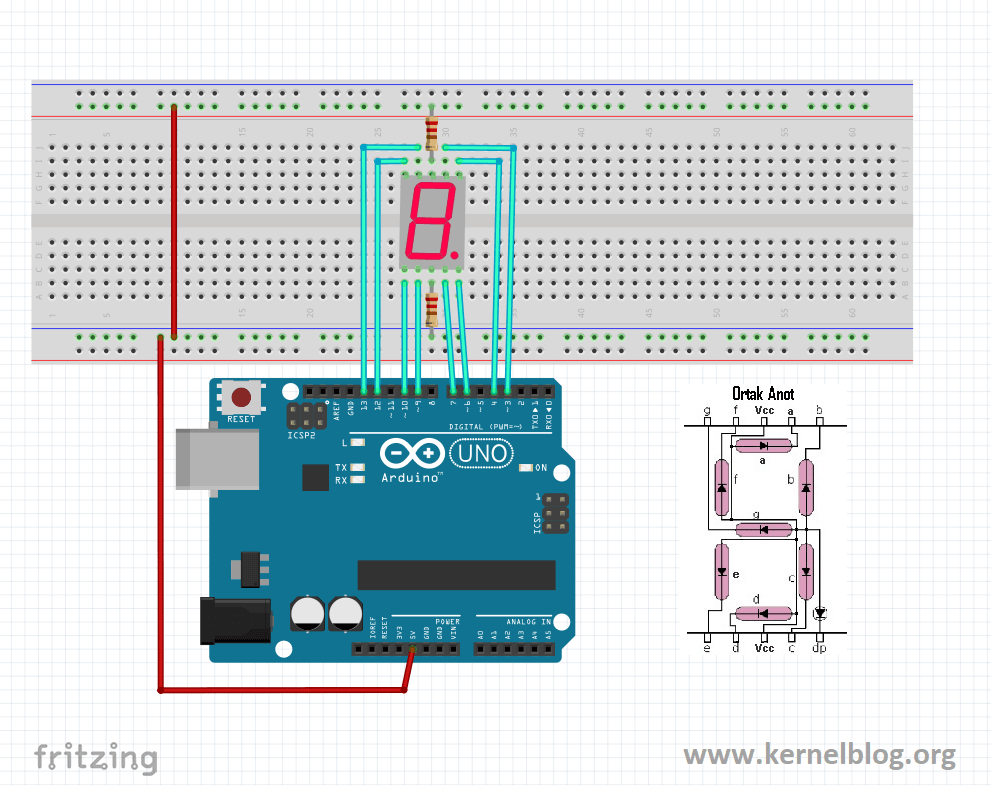

Ortak Anot Devre Şeması:

segment

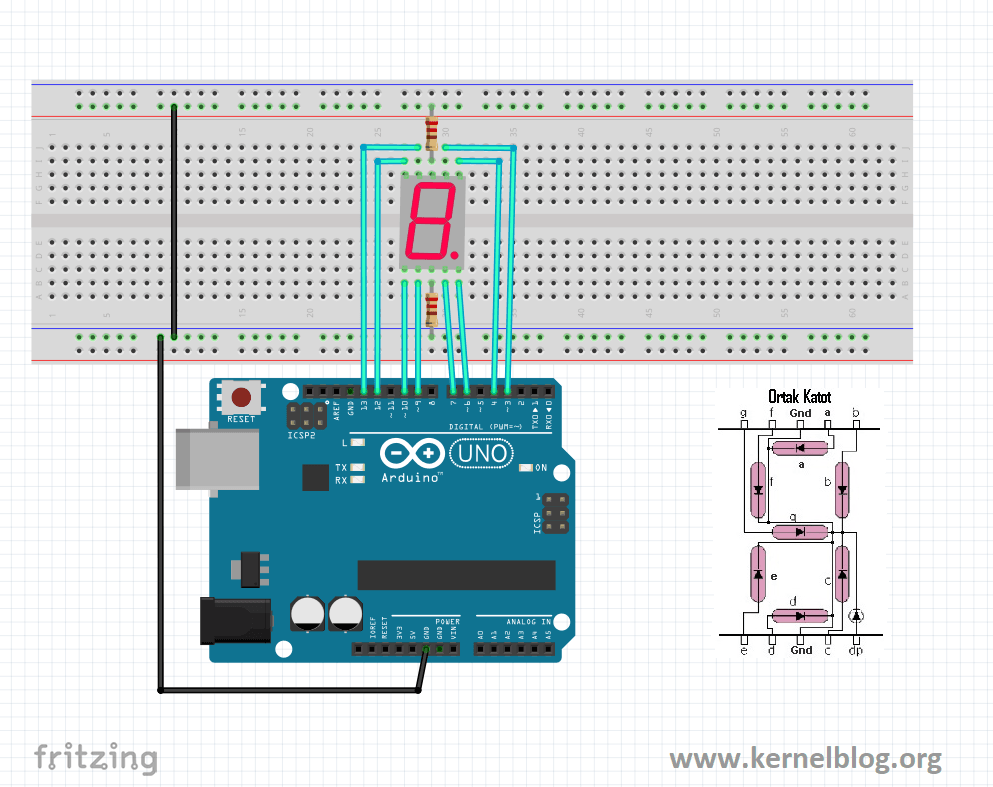

Ortak Katot Devre Şeması:

segment

Gördüğünüz gibi devrelerin arasındaki farkı görmüşsünüzdür. Kodlarında ki farksa şöyledir;

  • Ortak Katotta yanmasını istediğime ledler için HIGH veya 1 yazılır.
  • Ortak Anotta yanmasını istediğim ledler  için LOW veya  0 yazılır.

Şimdide kodlara bakalım.

Ortak Anot Kodları:

int a = 2;
int b = 3;
int c = 6;
int d = 8;
int e = 9;
int f = 11;
int g = 12;
void setup()
{
pinMode(a, OUTPUT);
pinMode(b, OUTPUT);
pinMode(c, OUTPUT);
pinMode(d, OUTPUT);
pinMode(e, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
}
void RakamYaz(int rakam)
{
   switch(rakam)
   {
   case 0 :               // 0 yazdırır
   digitalWrite(a,LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,HIGH);
   break;

   case 1:                 // 1 yazdırır
   digitalWrite(a, HIGH);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 2:                // 2 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,HIGH);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,HIGH);
   digitalWrite(g,LOW);
   break;

   case 3:               // 3 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,LOW);
   break;

   case 4:                // 4 yazdırır
   digitalWrite(a, HIGH);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 5:               // 5 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,HIGH);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,HIGH);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 6:                // 6 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,HIGH);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 7:                // 7 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 8:               // 8 yazdırır
   digitalWrite(a, LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 9:               // 9 yazdırır
   digitalWrite(a,LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,HIGH);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;
   }
}
void loop(){
for(int i=0; i<=9;i++){
RakamYaz(i);
delay(100);
}
}

Ortak Katot Kodları:

int a = 3;
int b = 4;
int c = 7;
int d = 9;
int e = 10;
int f = 12;
int g = 13;
void setup()
{
pinMode(a, OUTPUT);
pinMode(b, OUTPUT);
pinMode(c, OUTPUT);
pinMode(d, OUTPUT);
pinMode(e, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
}
void RakamYaz(int rakam)
{
   switch(rakam)
   {
   case 0 :              // 0 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,LOW);
   break;

   case 1:               // 1 yazdırır
   digitalWrite(a,LOW);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 2:               // 2 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,LOW);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,LOW);
   digitalWrite(g,HIGH);
   break;

   case 3:               // 3 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,HIGH);
   break;

   case 4:               // 4 yazdırır
   digitalWrite(a,LOW);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 5:               // 5 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,LOW);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,LOW);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 6:               // 6 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,LOW);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 7:               // 7 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   break;

   case 8:               // 8 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,HIGH);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;

   case 9:               // 9 yazdırır
   digitalWrite(a,HIGH);
   digitalWrite(b,HIGH);
   digitalWrite(c,HIGH);
   digitalWrite(d,HIGH);
   digitalWrite(e,LOW);
   digitalWrite(f,HIGH);
   digitalWrite(g,HIGH);
   break;
   }
}
void loop(){
for(int i=0; i<=9;i++){
RakamYaz(i);
delay(100);
}
}

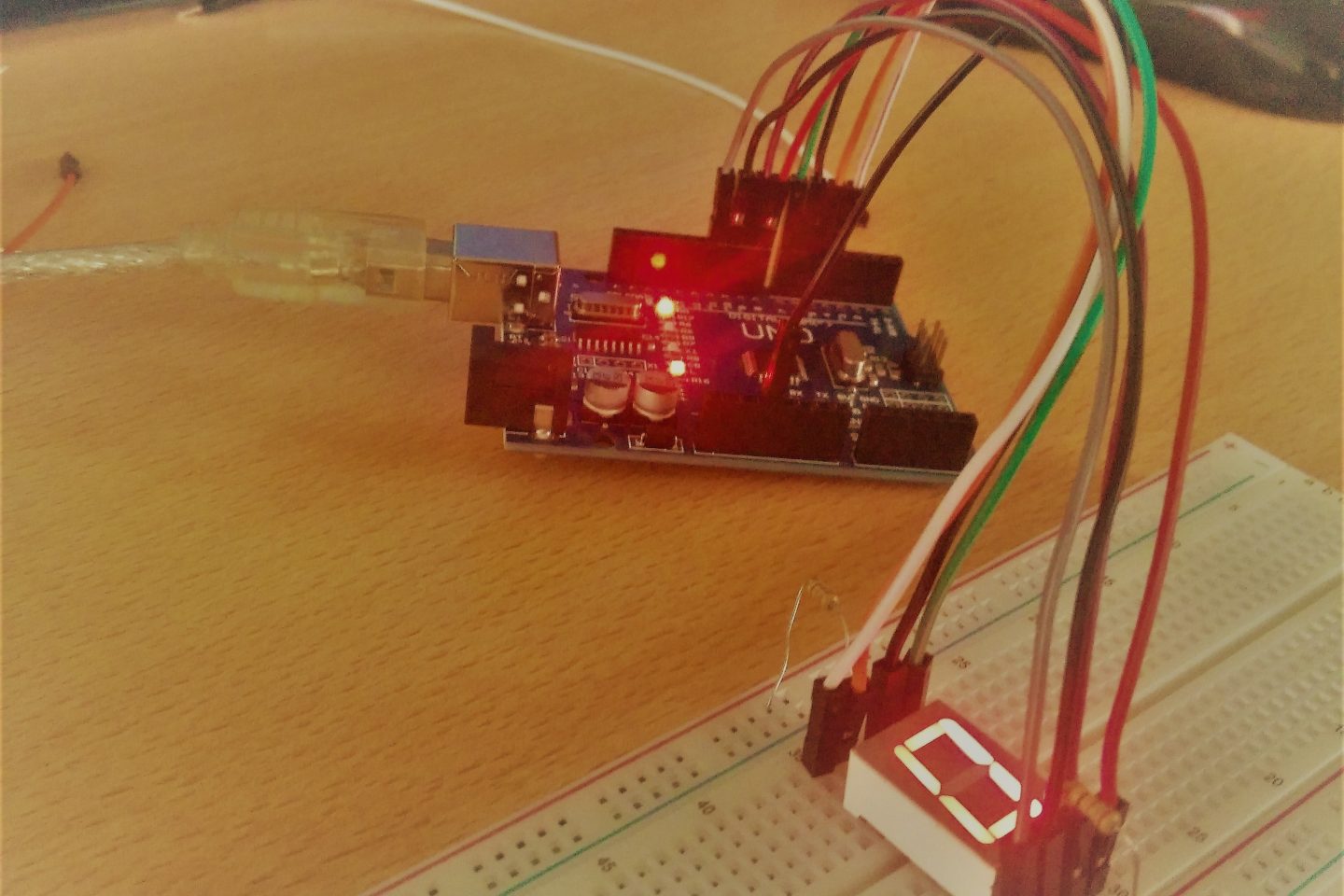

Projemiz Çalışırken:
